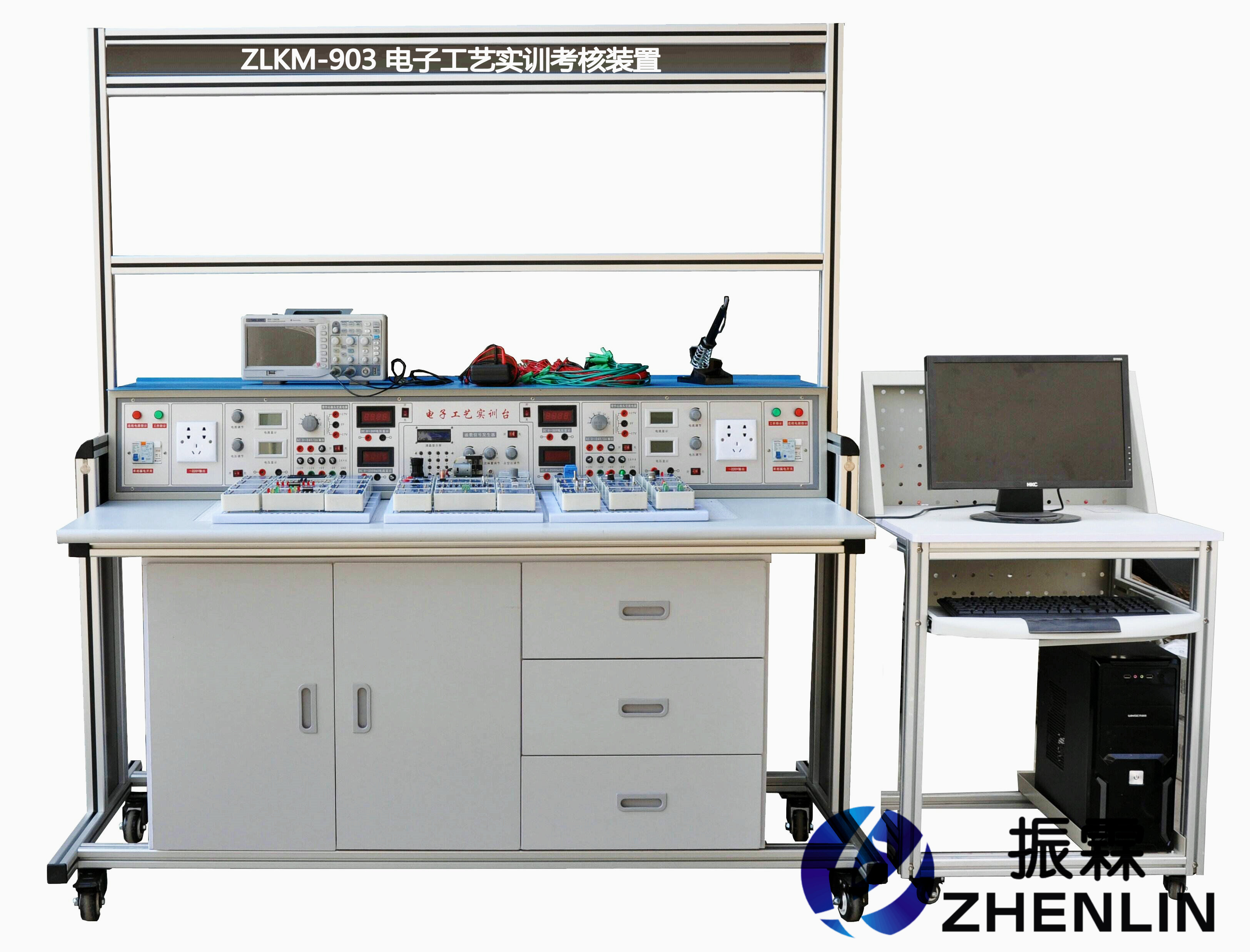

ZLKM-903 型電子工藝實訓考核裝置
- 一、電子工藝實訓考核裝置概述：
電子工藝實訓考核裝置適用于高職高專及高級技師的實驗.實訓要求。適用的專業有電氣類、電子類、機械類、機電類及一般工程類專業的<模擬電子技術>、<數字電子技術>、<電工基礎>、<電工原理>、<電路與磁路>、<電工學>、<電力電子技術>等課程和非電類專業的《電工與電子技術》中模擬與數字電路模塊的數學與實驗實訓，還可以滿足電子實訓；電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、PCB板圖的設計等實訓項目。為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。
二、電子工藝實訓考核裝置技術指標：
（1）工作電源：兩相三線 AC 220V±10% 50Hz
（2）溫度：－10～40℃；環境濕度：≤90%（25℃）
（3）外形尺寸：長×寬×高=1600×850×1920mm
（3）整機功耗：≤700V.A
（5）安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。三、電子工藝實訓考核裝置功能特點：
1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主導，以技術應用為目標，接近生產實際。
2、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用透明有機盒，兼作實物示教，一舉多得。電工電子單元模塊共有156個，其中不僅包括實訓指導書項目所需的單元，還為學生可能進行的創新與探索，配置了較齊全的單元。
3、電子工藝裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。
4、與本裝置實訓項目均經過反復斟酌、精心配置；其中有許多電工電子產品線路，不僅有利于知識的實際應用，而且可以大大提高學生的學習興趣。
5、本裝置具有各類模塊1多個，具有廣闊的延伸空間，可完成<模擬電子技術>、<數字電子技術>、<電力電子技術>等多門課的實驗、實訓項目，這樣可充分發揮本實訓臺的利用率，并可節省實驗實訓場地，性價比大大提高。
6、電源臺：由兩路相互獨立、對稱的實驗電源和儀表組組成，可同時滿足2人在同一實驗臺上完成不同的實驗內容方便實訓考核，裝置采用單相電源供電，并配有帶漏電保護的空氣開關，熔斷器以確保使用安全。
1）實驗電源每路配置：一組可調的直流電源0~24V/2A，并帶有過載、短路軟保護功能，軟保護的值還可進行調節；一組3~24V交流電源，七檔可調；一組±5V、±12V直流穩壓電源；一只精密數字電壓表（DC 30V），一只精密數字電流表（DC 2000mA）；以及8路單相電源插座，可以方便設備、儀表的擴展時使用。
四、電子工藝實訓考核裝置實訓項目：
1）模擬電子技術綜合應用、創新實訓項目：
項目一 常用二極管的性能測試及應用
項目二 雙極晶體管及場效管輸出特性的測定
項目三 單管放大電路的研究
項目四 兩極放大電路及負反饋放大電路的研究
項目五 助聽器電路的調試（電子產品線路）（綜合應用）
項目六 恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）
項目七 三極管放大電路故障排除
項目八 整流、濾波及穩壓電路的研究
項目九 直流穩壓正、負電源電路的研究
項目十 典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）
項目十一 OTL功率放大電路的故障排除
項目十二 LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）
項目十三 運算放大器基本運算電路
項目十四 對由運放器組成的積分運算電路、微分運算電路
項目十五 對由運放器組成的電壓比較器傳輸特性的研究
項目十六 氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）
項目十七 方波、三角波和鋸齒波發生器電路的研究與測試
項目十八 三角波、方波及正弦波發生器的制作競賽
項目十九 RC（文式橋式）正弦波振蕩器和制作與調試
項目二十 電容三點式LC正弦波發生器
項目二十一 有源濾波電路研究
項目二十二 直流—直流（DC—DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）
項目二十三 恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）
2）數字電子技術綜合應用、創新實訓項目目錄
（1）、基礎實訓項目：
項目一 基本邏輯門電路功能測試
項目二 優先編碼器功能測試
項目三 二進制譯碼器和數據選擇器功能測試
項目四 全加器和超前進位全加器功能測試
項目五 數值比較器功能測試
項目六 七段碼鎖存/譯碼/驅動器功能測試
項目七 各類觸發器功能測試
項目八 雙向移位寄存器功能測試
項目九 二一五一十進制計數器功能測試
項目十 二位十進制計數/譯碼/驅動/顯示電路
項目十一 可逆十進制計數電路功能測試
項目十二 N進制計數電路功能測試
項目十三 555定時器基本應用電路
項目十四 微分型單穩態觸發器
項目十五 集成單穩態觸發器及其應用
項目十六 集成施密特觸發器及其應用
（2）、綜合應用實訓項目
項目十七 聲光控制節能路燈電路（電子產品線路）（綜合應用）
項目十八 8線數據傳輸電路（電子產品線路）（綜合應用）
項目十九 4位環形計數節拍發生器（電子產品線路）（綜合應用）
項目二十 秒脈沖信號發生器（電子產品線路）（綜合應用）
項目二十一 救護車/消防車聲響報警電路（電子產品線路）（綜合應用）
項目二十二 D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
項目二十三 數控變頻三角波—方波發生器
項目二十四 移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）
項目二十五 8位優先編碼器搶答電路（電子產品線路）（綜合應用）
項目二十六 觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）
項目二十七 數字鐘電路（電子產品線路）（綜合應用）
項目二十八 二位十進制計數符合電路（電子產品線路）（綜合應用）
項目二十九 交通燈控制電路（電子產品線路）（綜合應用）
項目三十 升/降階梯波發生器（電子產品線路）（綜合應用）
項目三十一 光電轉換加/減計數電路（電子產品線路）（綜合應用）
（3）、電力電子技術及應用、創新實訓項目
項目一 晶閘管的控制特性及它作為固體開關的應用（電子產品電路）（綜合應用項目）
項目二 單結晶體管觸發電路
項目三 晶閘管單相半控橋式整流電路（電阻負載）的調試與分析
項目四 晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究
項目五 IGBT 直流斬波電路的調試與分析（電子產品電路）（綜合應用項目）
項目六 雙向晶閘管單相交流調壓（調光臺燈）電路的制作與調試（電子產品電路）（綜合應用項目）
項目七 功率晶體管（BJT）PWM 控制直流電動機可逆調速電路（電子產品電路）（綜合應用項 目）
（4）、電子產品安裝調試綜合技能實訓項目
項目一 聲光控延時開關安裝與調試
項目二 遙控音樂門鈴
項目三 全控六管超外差式調幅收音機
項目四 多功能防盜報警器
五、電子工藝實訓考核裝置配置：
表一 電子工藝實訓考核裝置配套工具：序號 產品名稱 型號規格 數量 單位 備注 1 電子工藝實訓桌 帶萬向輪靈活移動 1 張 鋁合金框架 2 電子工藝電源臺 1 臺 鐵質 3 函數發生器0.1HZ~2MHZ
（正弦波、三角波、方波）1 臺 已裝實訓臺上
客戶無須另購4 數字頻率計（可內測與外側） 100MHz 1 臺 已裝實訓臺上
客戶無須另購5 工具 1 套 見表一 6 電工電子創新模塊 配有12塊放置板 1 套 見表二 7 實驗連接線 1 套 8 2004 DXP6.0PCB繪圖軟件 1 套 拷貝版 9 KeilC51軟件 1 套 拷貝版 10 航空插連接線 P20J3Q對P20K3Q 1 條 4米 11 單片機實驗儀 DPX-09 1 臺 附一
表二：電工電子創新模塊（元件盒）序號 名稱 型號/規格 數量 單位 1 焊臺 安泰信936 1 套 2 剝線鉗 剪刀式 1 把 3 斜口鉗 6寸 1 把 4 尖嘴鉗 6寸 1 把 5 十字螺絲刀 新發 1 把 6 一字螺絲刀 新發 1 把 7 一字螺絲刀（?。?/span> 得力 1 把 8 十字螺絲刀（?。?/span> 得力 1 把 9 鐘表起子 套裝 1 套 10 鑷子 尖直頭 1 把 11 美工刀 5寸 1 把 12 無感起子 一字 1 套 13 烙鐵架 鑄鐵底座 1 個 14 吸錫器 5寸 1 個 15 工具箱 便攜式，能將上述工具分類存放 1 個 16 元件盒 可分類盛放電子元器件，隔板可自由調節 1 個
表三：?jiǎn)纹瑱C(jī)技術綜合應用實訓套件清單：序號 產品名稱 型號規格 產品代號 單位 1 RJ水泥電阻(5W) 51Ω、100Ω、200Ω R01 1塊 2 RJ金屬膜電阻(2W) 330Ω、470Ω、510Ω R02 1塊 3 RJ金屬膜電阻(2W) 330Ω R03 1塊 510Ω 680Ω 4 RJ金屬膜電阻(2W) 1K R04 1塊 2K 3.3K 5 RJ金屬膜電阻(2W) 3.3K R05 1塊 4.7K 6.8K 6 RJ金屬膜電阻(2W) 10K R06 3塊 22K 47K 7 錳銅絲電阻(3A) 0.1Ω R07 1塊 0.2Ω 0.4Ω 8 RT碳膜電阻(1W) 1Ω R08 1塊 4.7Ω 10Ω 27Ω 9 RT碳膜電阻(1W) 39Ω R09 1塊 47Ω 56Ω 68Ω 10 RJ金屬膜電阻(1W) 100Ω R10 1塊 150Ω 200Ω 300Ω 11 RJ金屬膜電阻(1W) 390Ω R11 1塊 470Ω 560Ω 680Ω 12 RJ金屬膜電阻(1/2 W) 560Ω R12 1塊 820Ω 1K 1K 13 RJ金屬膜電阻( 1/2 W) 1.2K R13 1塊 2K 2.7K 3K 14 RJ金屬膜電阻( 1/2W) 4.7K R14 1塊 5.1K 6.8K 8.2K 15 RJ金屬膜電阻( 1/2W) 10K R15 1塊 15K 27K 33K 16 RJ金屬膜電阻( 1/2W) 51K R16 4塊 56K 62K 68K 17 RJ金屬膜電阻( 1/2W) 100K R17 4塊 270K 390K 470K 18 RJ金屬膜電阻( 1/2W) 820K R18 1塊 1M 2.2M 10M 19 RJ金屬膜電阻(1/2W) 120Ω R19 1塊 180Ω 220Ω 620Ω 20 RJ金屬膜電阻( 1/2W) 1.5K R20 1塊 2.2K 2.7K 3.9K 21 RJ金屬膜電阻( 1/2 W) 6.2K R21 1塊 20K 24K 47K 22 RJ金屬膜電阻( 1/2W) 51K R22 1塊 150K 220K 3M 23 RJ金屬膜電阻( 1/2W) 510K R23 2塊 1.1M 2M 2M 24 CL聚脂膜電容 1000pF C01 2塊 2200 pF CBB聚丙烯膜電容 3300 pF 25 CBB聚丙烯膜電容 4700 pF C02 2塊 0.01μF 0.022μF 26 CBB聚丙烯膜電容 0.033μF C03 4塊 0.047μF 0.1μF 27 CBB聚丙烯膜電容 0.22μF C04 1塊 0.47μF 1μF 28 CBB聚丙烯膜電容 0.47μF C05 1塊 1μF 0.33μF 29 CD鋁電解電容(50V DC) 3.3μF C06 2塊 4.7μF 10μF 30 CD鋁電解電容(50V DC) 100μF C07 1塊 220μF 470μF 31 CBB聚丙烯膜電容 0.5μF
（450V AC）C08 1塊 1.0μF
（450V AC）32 CC瓷片電容 20 pF C10 1塊 1500 pF CBB聚丙烯膜電容 2200 pF 33 CC瓷片電容 20 pF C11 1塊 CBB聚丙烯膜電容 33 pF 100 pF 34 可調電容 10～60 pF C12 1塊 220 pF 20～120 pF 35 CC瓷片電容 20 pF C13 1塊 CL聚脂膜電容 2200 pF 5600 pF 36 CBB聚丙烯膜電容 0.047μF C14 1塊 0.01μF 0.1μF 37 CD鋁電解電容(50V DC) 2.2μF C15 2塊 33μF 47μF 38 WX線繞電位器（WX050） 100(5W)(去蓋) RP1 1塊 39 WH碳膜電位器（WH118） 470(2W)(去蓋) RP2 1塊 40 WH碳膜電位器(WH118) 1K (2W) RP3 1塊 41 WX線繞電位器(WX14-12) 4.7K(1W)(去蓋) RP5 1塊 42 WH碳膜電位器(WH5) 10K (1/2W)
(去蓋)RP6 1塊 43 WH碳膜電位器(WH5) 22K(1/2W) RP7 1塊 44 WH碳膜電位器(WH5) 33K(1/2W) RP8 1塊 45 WH碳膜電位器(WH118) 47K (2W) RP9 1塊 46 WH碳膜電位器(WH118) 100K (2W) RP10 1塊 47 WH碳膜電位器(WH118) 470K (2W) RP11 1塊 48 WH碳膜電位器(WH118) 1M (2W) RP12 1塊 49 繞線式電位器（WXD3-12） 1K (2W) RP13 1塊 50 線繞電感 電感L=30mH L01 1塊 51 線繞電感 電感L=100mH L02 1塊 52 色碼電感 22μH L03 1塊 82μH 180μH 53 色碼電感 330μH L05 1塊 柱形電感 47μH 色碼電感 100μH 54 脈沖變壓器（單雙脈沖） KMB-0021 T05 1塊 55 集成底座 8P IC1 2塊 56 集成底座 14P IC2 5塊 57 集成底座 16P IC3 4塊 58 集成底座 18P IC4 2塊 59 集成底座 20P IC5 1塊 60 集成底座 28P IC7 1塊 61 單向擊穿二極管(穩壓管) 1N4728A
(3.3V 1W)VS1 1塊 1N4733A (5V 1W) 1N4735A
(6.2V 1W)62 單向擊穿二極管(穩壓管) 1N4738A
(8.2V 1W)VS2 1塊 1N4740A
(10V 1W)1N4742A
(12V 1W)63 雙向穩壓管 (1W) 5V VS3 1塊 8.2V 10V 12V 64 整流二極管 1N4007×4 VD1 1塊 65 開關二極管 1N4148×2 VD2 1塊 肖特基二極管 1N5818 1N5819 66 三極管 TIP42C VT1 1塊 BU406 散熱器 ST25×2
67三極管 9012 VT2 1塊 TIP41C 散熱器 ST25×1 68 三極管 9013 VT3 1塊 TIP41C 散熱器 ST25×1 69 晶閘管 BT151 VT4 1塊 場效應管 3DJ7 散熱器 ST25×1 70 增強型場效應管 IRF630 (N溝道) VT5 1塊 IRF9620(P溝道) 散熱器 ST25×2 71 IGBT管 10N60×2 VT6 1塊 1N4148×2 散熱器 ST25×2 72 晶閘管電路 （51Ω、0.1μF、BT151、FU）×3 VT7 1塊 散熱器 ST25×3 73 雙向觸發二極管 BD3 VT8 1塊 雙向晶閘管 BT135 散熱器 ST25×1 74 儀表開關 KN32B S1 1塊 75 按鈕開關 AN4 S2 1塊 76 鈕子開關 KNX1×2 S3 1塊 77 白熾燈座 HL1 1塊 78 指示燈 6.3V HL4 1塊 79 熔斷絲 FU 1塊 80 電流表插座 SW 2塊 81 共陰數碼管 0.5吋 BX01 1塊 電阻 300Ω×8個 82 穩壓集成 LM337 BX04 1塊 LM317 散熱器 ST25×2 83 MIC聲電傳感器 CZN-15EN BX05 1塊 石英晶體振蕩器 32.768石英晶體 10MΩ電阻 33 pF電容器×2 84 揚聲器 8Ω BX06 1塊 85 蜂鳴器 TMB12A12 BX07 1塊 LED 5個大（紅） 電阻 100Ω/0.25W 86 氣敏元件 QM-J3 BX08 1塊 87 三極管插座 127-3T BX09 1塊 元件插座 88 元件插座 127-2T×4 BX10 1塊 89 音樂芯片 CF-60 BX11 1塊 紐子開關 KNX1 90 保險絲 FU AX1穩壓管穩壓電路 1塊 二極管 1N4007×4 電容 1000μF /50V 100μF /35V 0.1μF 穩壓管 1N4733 (5.1V) 91 電阻 100Ω/0.25W×2 AX3銅電阻溫度計電路 1塊 39Ω/0.25W 33Ω/0.25W 溫度傳感器 LM35 琺瑯電阻 RX20-10W 20Ω 紐子開關 KNX1×2 電位器 470Ω(WH5) 銅電阻 Cu-50 92 直流數字毫伏表 0～2000mV AX4直流數字毫伏表 1塊 93 保險絲 FU AX5 直流恒壓源 1塊 二極管 1N4007×4 電容 470μF /50V 100μF /25V 0.01μF 集成 LM7812 散熱器 ST25×1 94 電位器 10K（WH5）×2 AX9運放電路 1塊 二極管 1N4148×2 電容 10μF /35V 集成 OP07 集成底座 8P 95 集成運放 LM358 AX10雙運放電路 1塊 集成底座 8P 96 繼電器 GZR-2 12V AX11繼電器驅動電路 1塊 三極管 9013 二極管 1N4148 97 電容 1000μF/50V×2 AX12
78系列穩壓源1塊 0.33μF×2 插座 127-3T 98 電容 1000μF/50V×2 AX13
79系列穩壓源1塊 0.33μF×2 插座 127-3T 99 電位器 22K(WH5) AX14
單結晶體管觸發電路1塊 單結晶體管 BT33 電阻 2.2K/0.25W 100Ω/0.25W 560Ω/0.25W 三極管 9013 二極管 1N4148Ω×2 100 功放 LM386 AX15功率放大集成電路 1塊 電阻 10Ω/0.25W×2 電容 47nF×2 10μF/35V 100nF 100μF/35V 集成底座 8P 101 集成 MC34063A AX16集成轉換器 1塊 集成底座 8P 102 撥碼開關 紅(5T) 藍(4T) AX17單管放大電路 1塊 電阻 1K/0.25W×2 電位器 10KΩ(WH5)×2 插座 127-2T×4 127-3T 103 撥碼開關 紅(5T) 藍(4T) AX18單管放大電路 1塊 電阻 1K/0.25W×2 電位器 10KΩ(WH5)×2 插座 127-2T×4 127-3T 104 光電開關 GP1A05HR×2 AX20電動機測速 1塊 磁性電機 385 固定支架 配套 105 鈕子開關 KNX1×2 AX21 0-1置數單刀雙擲開關 1塊 106 集成 CD4011 AX22單脈沖信號 1塊 CD1413 集成底座 14P 16P 電阻 100Ω/0.25W×4 51Ω/0.25W×4 復位開關 AN4×2 LED 紅×2 綠×2 107 電阻 100K/0.25W×10 AX23觸摸式編碼開關 1塊 鈕子開關 KNX1 輕觸開關 （6×6×4.3）×10 108 電阻 51K/0.25W×10 AX24
8421撥碼盤1塊 夾板 KAS-3 8421撥碼開關 KAS-3×2 二極管 1N4148×8 109 集成 555 AX25
CP時鐘脈沖源2塊 集成底座 8P 電位器 100k(WH5)×2 電阻 10k/0.25W×2 300Ω/0.25W 二極管 1N4007×2 電容 10μF/35V 0.1μF 0.01μF 鈕子開關 KNX1 LED 紅（5個大） 110 電阻 100Ω/0.25W×7 AX26發光二極管及驅動 1塊 集成 62083 集成底座 20P LED 紅×8 111 集成 CD4511 AX27共陰數碼管 3塊 集成底座 16P 電阻 100Ω/0.25W×14 共陰數碼管 0.5寸×2 112 LED 紅×4 綠×4 黃×4 AX28交通燈電路 1塊 電阻 51Ω/0.25 W×6 集成 MC1413 集成底座 16P 113 指針微安表 100μA 1塊
序號 模塊名稱 數量 單位 1 EDM001-MCS51主機 1 個 2 EDM101-聲光控制 1 個 3 EDM102-溫度傳感器LM35 1 個 4 EDM103-溫度傳感器18B20 1 個 5 EDM104-稱重傳感器 1 個 6 EDM105-空氣質量傳感器 1 個 7 EDM106-煙霧傳感器 1 個 8 EDM107-熱釋電紅外傳感器 1 個 9 EDM108-酒精傳感器 1 個 10 EDM109-PT100傳感器 1 個 11 EDM111-超聲波發射接收 1 個 12 EDM112-紅外反射 1 個 13 EDM201-觸摸按鍵 1 個 14 EDM202-音頻功放 1 個 15 EDM203-ICL7135 1 個 16 EDM204-反相器 2 個 17 EDM301-倒車音樂 1 個 18 EDM302-四種音樂 1 個 19 EDM303-三位計數器 2 個 20 EDM305-單穩態電路 2 個 21 EDM306-雙穩態電路 2 個 22 EDM307-脈沖及信號產生 1 個 23 EDM308-無線接收 1 個 24 EDM309-無線發射 1 個 25 EDM310-多段語音錄放 1 個 26 EDM311-紅外發射 1 個 27 EDM312-紅外接收 1 個 28 EDM313-AK040語音 1 個 29 EDM401-直流電機驅動 1 個 30 EDM402-直流繼電器 1 個 31 EDM403-8位獨立按鍵 1 個 32 EDM404-NPN三極管驅動 2 個 33 EDM405-PNP三極管驅動 2 個 34 EDM406-4x4鍵盤 1 個 35 EDM501-直流風機 1 個 36 EDM502-直流電機 1 個 37 EDM503-揚聲器 2 個 38 EDM504-蜂鳴器 1 個 39 EDM505-步進電機 1 個 40 EDM506-加熱模塊 1 個 41 EDM507-半導體制冷片 1 個 42 EDM601-64*32點陣 1 個 43 EDM602-交通燈顯示 1 個 44 EDM603-十進制計數器 2 個 45 EDM604-燈泡 2 個 46 EDM605-四位數碼管顯示 2 個 47 EDM606-12864點陣液晶 1 個 48 EDM607-綜合顯示 1 個 50 大小頭轉接線紅色 5 條 51 大小頭轉接線黑色 5 條 52 單片機連線60CM(紅色) 5 條 53 單片機連線60CM(紅色) 5 條 54 單片機連線40CM(黃色) 10 條 55 單片機連線40CM(綠芭) 10 條 56 單片機連線40CM(藍色) 10 條 57 單片機連線20CM(黃色) 10 條 58 單片機連線20CM(綠色) 10 條 59 單片機連線20CM(藍色) 10 條 60 8針排線(彩色) 10 條 61 雙頭3針排線37CM 2 個 62 集成18B20 2 個 63 集成LM35 2 個 62 砝碼20g 5 個 65 YL-232串口線(直通) 1 個 66 電源適配器12V/5A(DC-00819) 1 個 67 YL-EDMISP軟件 1 個 68 PT100 1 個 69 培訓資料 1 套 70 模塊位置圖 1 本
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查電子工藝實訓考核裝置的貨品外觀，核實電子工藝實訓考核裝置的型號、數量及配件，拒收處于受損狀態的電子工藝實訓考核裝置并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供電子工藝實訓考核裝置產品說明書內的質保條件和質保期，在質保范圍內提供對電子工藝實訓考核裝置的免費維修，超出條件承諾時提供對電子工藝實訓考核裝置的有償維修；
4、退貨/換貨：?jiǎn)畏矫嬖驅е碌碾娮庸に噷?shí)訓考核裝置錯誤或電子工藝實訓考核裝置購買數量錯誤，造成電子工藝實訓考核裝置的退換貨要求，將不被接受；
5、貨期說明：電子工藝實訓考核裝置的發貨期為參考值，如您需要了解電子工藝實訓考核裝置的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對電子工藝實訓考核裝置有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答電子工藝實訓考核裝置的相關疑問，我們還可以幫您推薦符合您要求的電子工藝實訓設備等相關產品！
————————————————————————————————————————————————————
