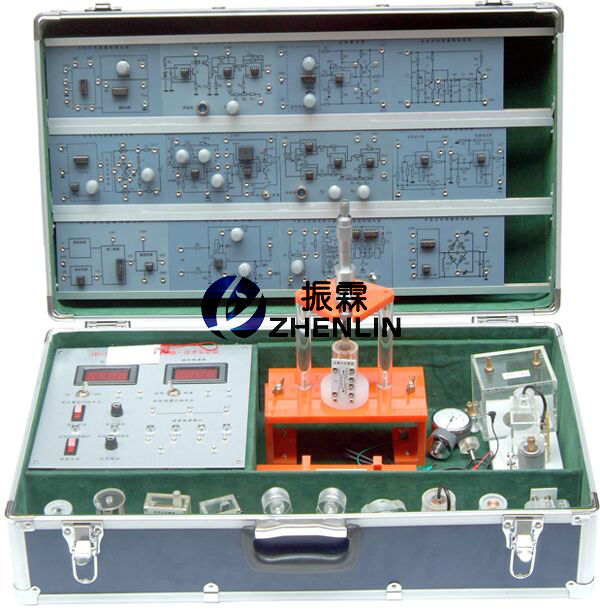

ZLCG-620型檢測與轉換傳感器技術實驗箱（20種傳感器）
一、檢測與轉換傳感器技術實驗箱的概述：
ZLCG-620檢測與轉換傳感器技術實驗箱（20種傳感器）是本公司最新推出為傳感器及教學實驗而開發的適應不同類別、不同層次的專業教學實驗設備。可完成“傳感器原理與應用”、“自動檢測技術”、“工業自動化儀表與控制”、“非電量電測技術”、“傳感器與測控技術”等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗室設備。
二、檢測與轉換傳感器技術實驗箱的技術規范及要求：
1、輸入電源：AC220V±5% 50±1Hz
2、額定電流：≤5A
3、直流電源：±5V ±15V
4、穩壓系數：±1%
5、電壓紋波：≤10mV
6、非線性誤差：≤5%
7、測量精度：≤1%
8、功 耗：100VA
9、輸出電流：1A
10、相對溫度：-5℃～40℃
11、相對濕度：＜85%（25℃）
12、實驗箱外形尺寸：660×400×230mm
三、檢測與轉換傳感器技術實驗箱的技術要求：
1、實驗箱提供四組直流穩壓電源：±5V、±15V，具有短路保護功能，一組加熱源。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP連續可調，最大輸出電流：0.5A（有效值0.4KHz）。
4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直流放大器。
5、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
6、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999r/min。
7、機械式壓力表：0-40Kpa，精度2%。
8、手動氣壓源：0-40Kpa。
振蕩器要求：
1、低頻振蕩器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
2、振動源：振動頻率1Hz-30Hz，共振頻率12Hz左右。
3、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。
數據采集卡及處理軟件：
數據采集工作12位AD轉換、分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。標準RS-232接口，與計算機串行工作。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。

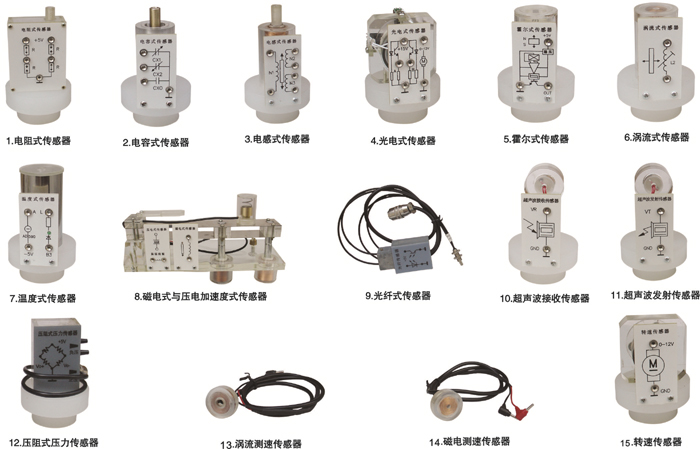

四、檢測與轉換傳感器技術實驗箱的傳感器種類及技術指標：
五、檢測與轉換傳感器技術實驗箱的特點：序號 實 驗 模 塊 傳 感 器 名 稱 量 程 精 度 1 電阻霍爾式傳感器模塊 電阻式傳感器 ±2mm ±1.5% 2 霍爾式傳感器 ≥2mm 0.1% 3 電容式傳感器模塊 電容式傳感器 ±5mm ±1.3% 4 電感式傳感器模塊 電感式傳感器 ±5mm ±3% 5 光電式傳感器模塊 光電式傳感器 0-2400轉/分 ≤1.5% 6 渦流式傳感器模塊 渦流式傳感器 ≥1mm ±3% 7 溫度式傳感器模塊 溫度式傳感器 0-100℃ ±2% 8 磁電式傳感器 0.5V/m 9 壓電式加速度傳感器模塊 壓電式加速度傳器 1-30Hz ±2%/s 10 光纖式傳感器模塊 光纖式傳感器 ≥1.5mm ±1.5% 11 壓力傳感器模塊 壓力傳感器 0-50kpa ±2% 12 超聲波傳感器模塊 超聲波傳感器 20-60cm 1cm 13 MQ3氣敏傳感器 50-200ppm 14 濕敏傳感器模塊 濕敏傳感器 10-95%RH ±5% 15 霍爾式測速傳感器 0-2400轉/分 ±1.5% 16 渦流測速傳感器 0-2400轉/分 ≤1.5% 17 磁電測轉速傳感器 0-2400轉/分 ≤1.5% 18 轉速傳感器 0-2400轉/分 ≤1.5% 19 熱電偶、熱電阻傳感器模塊 K 型熱電偶傳感器 0-100℃ ±3% 20 E型熱電偶傳感器 0-100℃ ±3% 21 Pt100鉑電阻傳感器 0-100℃ ±3% 22 Cu50銅電阻傳感器 0-100℃ ±3%
1、傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。
2、每種傳感器每個獨立，傳感器上印有原理圖與接線口，給學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。
3、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口。
4、學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。
六、檢測與轉換傳感器技術實驗箱的實驗內容如下： 帶*為實驗為思考實驗
七、傳感器：按清單配置實驗一 電阻式傳感器的單臂電橋性能實驗 實驗二 電阻式傳感器的半橋性能實驗 實驗三 電阻式傳感器的全橋性能實驗 實驗四 電阻式傳感器的單臂、半橋和全橋的比較實驗 實驗五 電阻式傳感器的振動實驗* 實驗六 電阻式傳感器的電子秤實驗* 實驗七 變面積式電容傳感器特性實驗 實驗八 差動式電容傳感器特性實驗 實驗九 電容傳感器的振動實驗* 實驗十 電容傳感器的電子秤實驗* 實驗十一 差動變壓器的特性實驗 實驗十二 自感式差動變壓器的特性實驗 實驗十三 差動變壓器的性能實驗 實驗十四 激勵頻率對差動變壓器特性的影響 實驗十五 差動變壓器的振動實驗* 實驗十六 差動變壓器的電子秤實驗* 實驗十七 光電式傳感器的轉速測量實驗 實驗十八 光電式傳感器的旋轉方向測量實驗 實驗十九 接近式霍爾傳感器實驗 實驗二十 霍爾傳感器的轉速測量實驗 實驗二十一 霍爾傳感器的振動測量實驗 實驗二十二 渦流傳感器的位移特性實驗 實驗二十三 被測體材質對渦流傳感器特性的影響實驗 實驗二十四 渦流式傳感器的振動實驗 實驗二十五 渦流式傳感器的轉速測量實驗 實驗二十六 溫度傳感器及溫度控制實驗（AD590） 實驗二十七 K型熱電偶的溫度控制實驗 實驗二十八 熱電偶冷端溫度補償實驗* 實驗二十九 E型熱電偶的溫度控制實驗 實驗三十 Pt100鉑電阻的溫度控制實驗 實驗三十一 Cu50銅電阻的溫度控制實驗 實驗三十二 磁電式傳感器的特性實驗 實驗三十三 磁電式傳感器的轉速測量實驗 實驗三十四 磁電式傳感器的應用實驗* 實驗三十五 壓電加速度式傳感器的特性實驗 實驗三十六 光纖傳感器的位移特性實驗 實驗三十七 光纖傳感器的振動實驗 實驗三十八 光纖傳感器的轉速測量實驗 實驗三十九 壓阻式壓力傳感器的特性實驗 實驗四十 壓阻式壓力傳感器的差壓測量實驗* 實驗四十一 超聲波傳感器的位移特性實驗 實驗四十二 超聲波傳感器的應用實驗 實驗四十三 氣敏傳感器的原理實驗 實驗四十四 濕度式傳感器原理實驗 八、傳感器配置清單：
序號 器 件 名 稱 單位 數量 1 實驗箱 箱 1 2 電阻式霍爾式傳感器轉換電路 塊 1 3 電容式傳感器轉換電路 塊 1 4 電感式傳感器轉換電路 塊 1 5 光電式傳感器轉換電路 塊 1 6 渦流式傳感器轉換電路 塊 1 7 溫度式傳感器轉換電路 塊 1 8 壓電加速度式傳感器轉換電路 塊 1 9 光纖式傳感器轉換電路 塊 1 10 壓力傳感器轉換電路 塊 1 11 超聲波傳感器轉換電路 塊 1 12 濕敏傳感器轉換電路 塊 1 13 音頻、低頻振蕩器電路 塊 1 14 差動放大器電路 塊 1 15 電阻式傳感器 個 1 16 電容式傳感器 個 1 17 霍爾式傳感器 個 1 18 電感式傳感器 個 1 19 光電式傳感器 個 1 20 渦流式傳感器 個 1 21 渦流測速傳感器 個 1 22 溫度式傳感器 個 1 23 磁電式傳感器 個 1 24 磁電測速傳感器 個 1 25 壓電加速度式傳感器 個 1 26 光纖式傳感器 個 1 27 壓力傳感器 個 1 28 超聲波傳感器 對 2 29 氣敏傳感器 個 1 30 濕敏傳感器 個 1 31 霍爾式轉速傳感器 個 1 32 轉速傳感器 個 1 33 K型熱電偶傳感器 只 1 34 E型熱電偶傳感器 只 2 35 Pt100鉑電阻傳感器 只 1 36 Cu50銅電阻傳感器 只 1 37 熱電偶、熱電阻實驗儀 臺 1 38 位移臺架 套 1 39 光纖位移臺架 個 1 40 測微器 把 1 41 壓力表 只 1 42 橡皮氣囊 個 1 43 三通管 條 1 44 鐵片、銅片、鋁片各一片 片 3 45 溫度計0-100℃ 條 1 46 Φ8×4磁鋼 粒 1 47 超聲波反射擋板 塊 1 48 傳感器實驗指導書 冊 1 49 實驗連接導線 條 25 50 數據采集連接線 條 1 51 數據采集處理軟件 盤 1
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查檢測與轉換傳感器技術實驗箱的貨品外觀，核實檢測與轉換傳感器技術實驗箱的型號、數量及配件，拒收處于受損狀態的檢測與轉換傳感器技術實驗箱并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供檢測與轉換傳感器技術實驗箱產品說明書內的質保條件和質保期，在質保范圍內提供對檢測與轉換傳感器技術實驗箱的免費維修，超出條件承諾時提供對檢測與轉換傳感器技術實驗箱的有償維修；
4、退貨/換貨：單方面原因?qū)е碌臋z測與轉換傳感器技術實驗箱錯誤或檢測與轉換傳感器技術實驗箱購買數量錯誤，造成檢測與轉換傳感器技術實驗箱的退換貨要求，將不被接受；
5、貨期說明：檢測與轉換傳感器技術實驗箱的發貨期為參考值，如您需要了解檢測與轉換傳感器技術實驗箱的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對檢測與轉換傳感器技術實驗箱有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答檢測與轉換傳感器技術實驗箱的相關疑問，我們還可以幫您推薦符合您要求的傳感器教學設備相關產品！
————————————————————————————————————————————————————
