一、增強型檢測與轉換傳感器技術實驗裝置的概述：
ZLCG-621增強型檢測與轉換傳感器技術實驗裝置(27種傳感器)是我公司公司最新推出為傳感器及教學實驗而開發的適應不同類別、不同層次的專業教學實驗設備。可完成"傳感器原理與應用"、"自動檢測技術"、"工業自動化儀表與控制"、"非電量電測技術"、"傳感器與測控技術"等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗室設備。
1、種傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。
2、每種傳感器每個獨立，傳感器上配有原理圖與接線口，給學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。

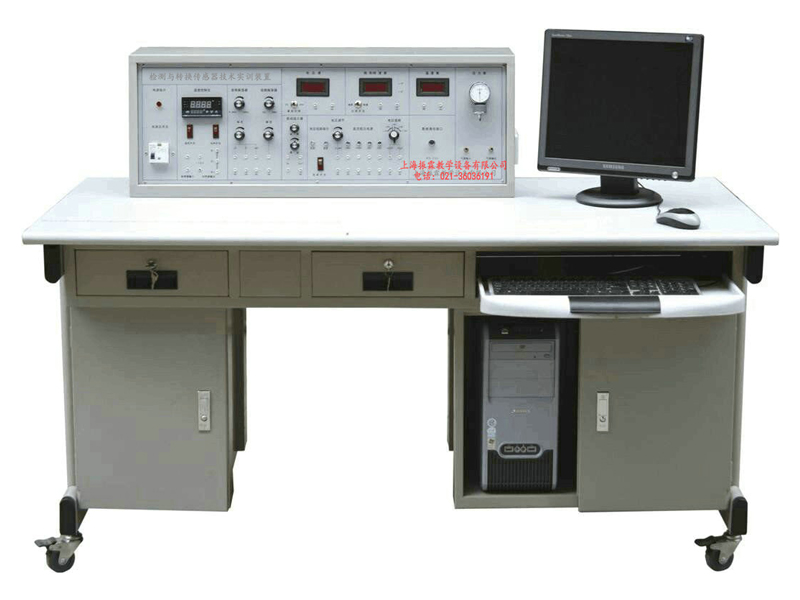

3、每種傳感器轉換電路板，配個鐵盒，每個鐵盒裝上轉換原理圖與接線口，學生做實驗快捷方便、耐用。本實驗桌由主控臺、傳感器、實驗?zāi)K、位移臺架、數據采集卡及處理軟件、實驗桌六部分組成,實驗桌柜存放實驗?zāi)K,抽屜存放各種傳感器。
實驗臺顯示儀表要求：
1、數字式電壓表：3位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度2%。
2、數字式頻率/轉速表：由四位數碼管，2只發光管及頻率/轉速開關組成，頻率表量程2K2-500KHz，輸入阻抗100KΩ，精度1%。
發光管不亮×106，下發光管亮×103，上發光管亮×106。
振蕩器要求：
1、低頻振蕩器：1-30Hz輸出連續可調，Vp-p值20V，最大輸出電流0.5A。
2、轉速傳感器：與渦流、磁電、霍爾、光纖傳感器配合進行測速實驗。
3、音頻信號發生器：
輸出頻率范圍：0.4kHz~10Khz（連續可調）
輸出電壓范圍：0VP-P~10VP-（連續可調）（1kHz）
最大輸出電流：0.2A（有效值）（0.4kHz）
4、電源四組直流穩壓電源：±15V、±5V、2~24V可調，有斷電保護功能。
數據采集卡及處理軟件：
數據采集工作12位AD轉換、分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。標準RS-232接口，與計算機串行工作。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
二、增強型檢測與轉換傳感器技術實驗裝置的主要技術參數：
|
輸入電源 |
AC220V 50Hz |
直流電源 |
±5V ±15V |
|
穩壓系數 |
±1% |
電壓紋波 |
≤10mV |
|
非線性誤差 |
≤5% |
測量精度 |
≤1% |
|
功耗 |
100VA |
輸出電流 |
1A |
三、增強型檢測與轉換傳感器技術實驗裝置的傳感器配備清單
|
序號 |
器件名稱 |
單位 |
數量 |
序號 |
器件名稱 |
單位 |
數量 |
|
1 |
電阻式霍爾式傳感器轉換電路 |
塊 |
1 |
28 |
超聲波傳感器 |
個 |
1 |
|
2 |
電容式傳感器轉換電路 |
塊 |
1 |
29 |
氣敏傳感器 |
個 |
1 |
|
3 |
電感式傳感器轉換電路 |
塊 |
1 |
30 |
濕敏傳感器 |
個 |
1 |
|
4 |
光電式傳感器轉換電路 |
塊 |
1 |
31 |
霍爾式轉速傳感器 |
個 |
1 |
|
5 |
渦流式傳感器轉換電路 |
塊 |
1 |
32 |
轉速傳感器 |
個 |
1 |
|
6 |
溫度式傳感器轉換電路 |
塊 |
1 |
33 |
K型熱電偶傳感器 |
只 |
2 |
|
7 |
壓電加速度式傳感器轉換電路 |
塊 |
1 |
34 |
E型熱電偶傳感器 |
只 |
1 |
|
8 |
光纖式傳感器轉換電路 |
塊 |
1 |
35 |
Pt100鉑電阻傳感器 |
只 |
1 |
|
9 |
壓力傳感器轉換電路 |
塊 |
1 |
36 |
Cu50銅電阻傳感器 |
只 |
1 |
|
10 |
超聲波傳感器轉換電路 |
塊 |
1 |
37 |
熱釋電紅外傳感器 |
只 |
1 |
|
11 |
熱電偶熱電阻傳感器轉換電路 |
塊 |
1 |
38 |
加熱溫度室 |
個 |
1 |
|
12 |
濕敏傳感器轉換電路 |
塊 |
1 |
39 |
學生凳 |
張 |
2 |
|
13 |
熱釋電紅外傳感器轉換電路 |
塊 |
1 |
40 |
實驗臺 |
臺 |
1 |
|
14 |
移相器相敏檢波器 |
塊 |
1 |
41 |
位移臺架 |
套 |
1 |
|
15 |
電阻式傳感器 |
個 |
1 |
42 |
光纖位移臺架 |
個 |
1 |
|
16 |
電容式傳感器 |
個 |
1 |
43 |
測微器 |
把 |
1 |
|
17 |
霍爾式傳感器 |
個 |
1 |
44 |
壓力表 |
只 |
1 |
|
18 |
電感式傳感器 |
個 |
1 |
45 |
橡皮氣囊 |
個 |
1 |
|
19 |
光電式傳感器 |
個 |
1 |
46 |
三通管 |
個 |
1 |
|
20 |
渦流式傳感器 |
個 |
1 |
47 |
鐵片、銅片、鋁片各一 |
個 |
3 |
|
21 |
渦流測速傳感器 |
個 |
1 |
48 |
溫度計0-100℃ |
條 |
1 |
|
22 |
溫度式傳感器 |
個 |
1 |
49 |
Φ8×4磁鋼 |
粒 |
1 |
|
23 |
磁電式傳感器 |
個 |
1 |
50 |
超聲波反射擋板 |
粒 |
1 |
|
24 |
磁電測速傳感器 |
個 |
1 |
51 |
說明書實驗指導書 |
本 |
1 |
|
25 |
壓電加速度式傳感器 |
個 |
1 |
52 |
連接導線 |
條 |
25 |
|
26 |
光纖式傳感器 |
個 |
1 |
53 |
微機連接線 |
條 |
1 |
|
27 |
壓力傳感器 |
個 |
1 |
54 |
數據采集處理軟件 |
盤 |
1 |
27種傳感器實驗內容如下： 帶*為實驗為思考實驗
|
|
實驗一 |
電阻式傳感器的單臂電橋性能實驗 |
|
|
實驗二 |
電阻式傳感器的半橋性能實驗 |
|
|
實驗三 |
電阻式傳感器的全橋性能實驗 |
|
|
實驗四 |
電阻式傳感器的單臂、半橋和全橋的比較實驗 |
|
|
實驗五 |
電阻式傳感器的振動實驗* |
|
|
實驗六 |
電阻式傳感器的電子秤實驗* |
|
|
實驗七 |
變面積式電容傳感器特性實驗 |
|
|
實驗八 |
差動式電容傳感器特性實驗 |
|
|
實驗九 |
電容傳感器的振動實驗* |
|
|
實驗十 |
電容傳感器的電子秤實驗* |
|
|
實驗十一 |
差動變壓器的特性實驗 |
|
|
實驗十二 |
自感式差動變壓器的特性實驗 |
|
|
實驗十三 |
差動變壓器的振動實驗* |
|
|
實驗十四 |
差動變壓器的電子秤實驗* |
|
|
實驗十五 |
光電式傳感器的轉速測量實驗 |
|
|
實驗十六 |
光電式傳感器的旋轉方向測量實驗 |
|
|
實驗十七 |
接近式霍爾傳感器實驗 |
|
|
實驗十八 |
霍爾傳感器的轉速測量實驗 |
|
|
實驗十九 |
渦流傳感器的位移特性實驗 |
|
|
實驗二十 |
被測體材質對渦流傳感器特性的影響實驗 |
|
|
實驗二十一 |
渦流式傳感器的振動實驗* |
|
|
實驗二十二 |
渦流式傳感器的轉速測量實驗 |
|
|
實驗二十三 |
溫度傳感器及溫度控制實驗（AD590） |
|
|
實驗二十四 |
磁電式傳感器的特性實驗 |
|
|
實驗二十五 |
磁電式傳感器的轉速測量實驗 |
|
|
實驗二十六 |
磁電式傳感器的應用實驗* |
|
|
實驗二十七 |
壓電加速度式傳感器的特性實驗 |
|
|
實驗二十八 |
光纖傳感器的位移特性實驗 |
|
|
實驗二十九 |
光纖傳感器的振動實驗 |
|
|
實驗三十 |
光纖傳感器的轉速測量實驗 |
|
|
實驗三十一 |
壓阻式壓力傳感器的特性實驗 |
|
|
實驗三十二 |
壓阻式壓力傳感器的差壓測量實驗* |
|
|
實驗三十三 |
超聲波傳感器的位移特性實驗 |
|
|
實驗三十四 |
超聲波傳感器的應用實驗* |
|
|
實驗三十五 |
氣敏傳感器的原理實驗 |
|
|
實驗三十六 |
濕度式傳感器原理實驗 |
|
|
實驗三十七 |
K型熱電偶的溫度控制實驗 |
|
|
實驗三十八 |
E型熱電阻的溫度控制實驗 |
|
|
實驗三十九 |
鉑熱電阻的溫度控制實驗 |
|
|
實驗四十 |
銅熱電阻的溫度控制實驗 |
|
|
實驗四十一 |
熱釋電紅外傳感器實驗 |
|
|
實驗四十二 |
移相器實驗 |
|
|
實驗四十三 |
相敏檢波實驗 |
增強型：
|
|
實驗四十四 |
PSD位置傳感器測定位置實驗 |
|
|
實驗四十五 |
PSD位置傳感器微振動測量實驗 |
|
|
實驗四十六 |
PSD位置傳感器用于自動定位系統 |
|
|
實驗四十七 |
熱電偶冷端溫度補償實驗 * |
|
|
實驗四十八 |
氣體流量測定 * |
|
|
實驗四十九 |
扭矩傳感器的性能實驗 |
|
|
實驗五十 |
扭矩傳感器的不同形式 * |
|
|
實驗五十一 |
光柵傳感器莫爾條紋與相距關系實驗 |
|
|
實驗五十二 |
光柵傳感器莫爾條紋的細分、計數實驗 |
|
|
實驗五十三 |
CCD圖象傳感器線（圓）徑測量實驗 |
|
|
實驗五十四 |
光學系統對CCD測徑系統的影響 |
|
|
實驗五十五 |
硅光電池光電特性實驗 |
————————————————————————————————————————————————————
